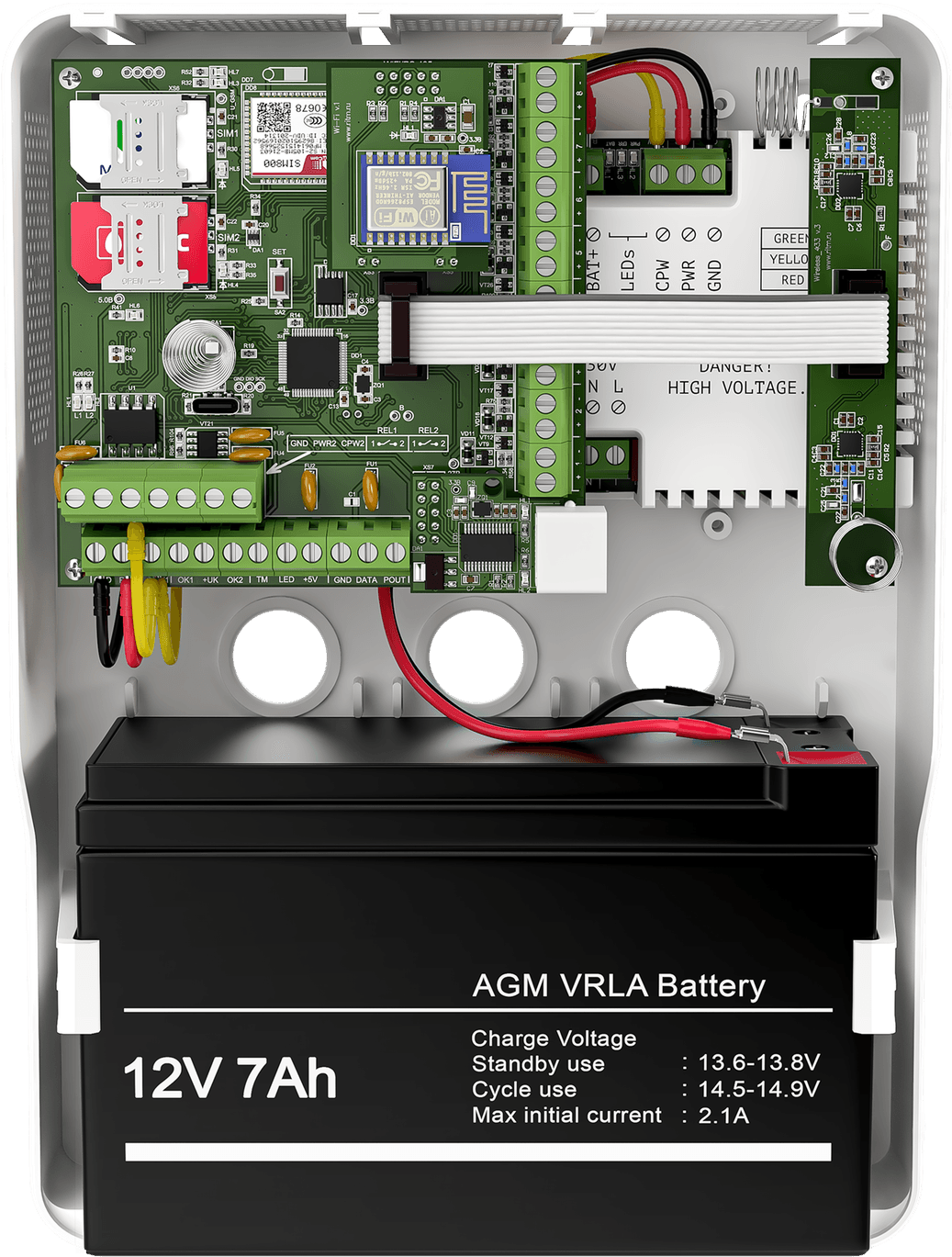

MEGA FIRE

Сертифицированный прибор для построения комплексных систем охранно-пожарной сигнализации.

Сертифицирован ФГБУ ВНИИПО МЧС России

В соответствии с техническим регламентом ТР ЕАЭС043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения»

Скачать сертификат

1,2 Мб

Сертифицирован ФГБУ ВНИИПО МЧС России

Контроль вскрытия корпуса

Дискретные выходы

«Пожар» и «Неисправность»

Основной и резервный входы питания 12В

Подключение исполнительных устройств

12В 170мА (открытый коллектор)

Подключение считывателей

Touch Memory, RFID, NFC

8 пожарных шлейфов / 16 охранных шлейфов

Блок питания

2.5А 12В в комплекте

64 датчика на частоте 868 МГц

или 32 датчика на частоте 433 МГц

Цифровая шина

Подключение адресных клавиатур и релейных плат

Контроль вскрытия корпуса

Универсальный корпус под АКБ

от 1.2 Ач до 7 Ач

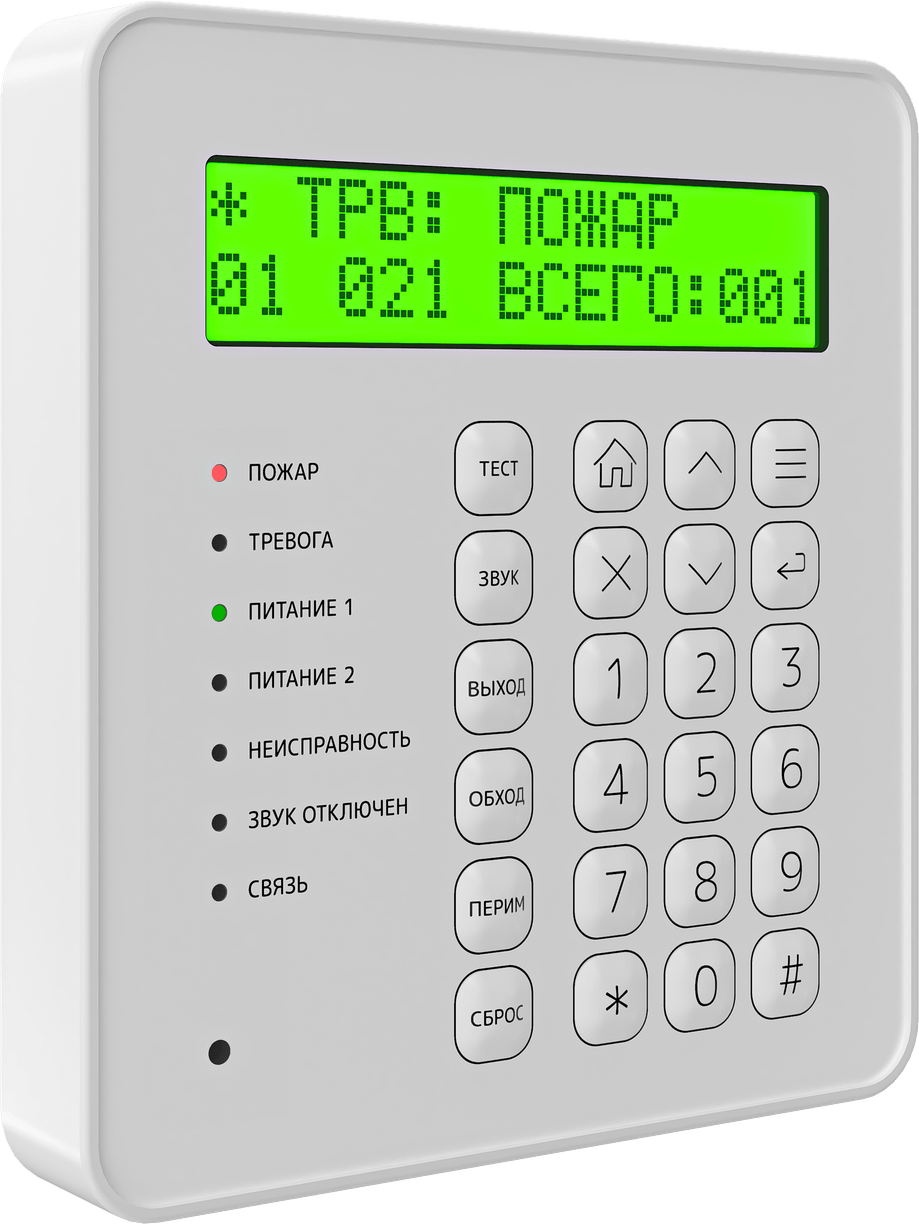

Большой LCD-дисплей

Индикация состояния системы и сообщений

Функциональные кнопки управления

Постановка/снятие с охраны, навигация по меню

Светодиодные индикаторы

«Пожар», «Тревога», «Питание 1», «Питание 2», «Неисправность», «Звук отключён», «Связь»

Удобная цифровая клавиатура

Быстрый ввод команд и кодов

Модули расширения для любых задач

433 МГц

Расширитель беспроводных датчиков

1 из 10

О расширителе

Добавляет возможность подключения радиоканальных устройств с частотой 433 МГц, производимых компанией Ритм.

Дальность до 1,2 км.

Ёмкость радиосистемы

До 32 извещателей
До 32 брелоков
До 3 клавиатур
До 16 модулей
До 4 датчиков температуры

Совместимое ПО и протоколы

Ritm.Link

Облачная платформа мониторинга объектов. Постановка/снятие, журнал событий, уведомления.

Geo.Ritm

Мониторинг с привязкой к карте. Подойдет для объектовой охраны с геолокацией.

Пультовое ПО

Передача событий на пульт централизованной охраны по протоколу Ademco Contact ID.

Сторонние системы

Интеграция через UART с приборами BOLID, Рубеж и аналогичным через расширитель RT3.

Технические характеристики прибора

Проводная подсистема

Проводные шлейфы 16

Подключение пульта управления и индикации (ПУИ) 1

Внешние адресные клавиатуры До 5

Выходы для исполнительных устройств и индикации 2 × 12 В, 170 мА

Контроллер Touch Memory +

Считыватели NFC-TM и RFID-TM +

Считыватели Proximity в протоколе Touch Memory +

Touch Memory в режиме импульсного управления +

Внешние проводные датчики температуры До 10

GSM

SIM-карты 2

Поддержка 4G-сетей Опционально

Внешняя GSM-антенна +

Пожарная подсистема

Пожарные шлейфы До 8

Ток нагрузки на шлейф До 27 мА

Дискретный выход на ПЦН «Пожар» +

Дискретный выход на ПЦН «Неисправность» +

Вводы питания 2

Беспроводная подсистема 433 МГц

Радиодатчики До 32

Радиобрелоки До 32

Радиоклавиатуры 3

Радиомодули (реле, сирены, табло) До 16

Зоны До 6

Беспроводная подсистема 868 МГц

Радиоустройства и радиомодули До 64

Радиоклавиатуры и радиобрелоки До 64

Ёмкость системы

Разделы охраны До 32

Зоны До 80

Коды пользователей До 256

Ключи Touch Memory или смарт-карты До 256

Адресные релейные платы До 15

Адресные клавиатуры «КВ1-2» До 5

Пульт управления и индикации (ПУИ) 1

Клавиатура «КВ2-3» 1

Выходы для исполнительных устройств 2

Каналы связи

GSM GPRS Online / Offline

GSM SMS на пульт охраны ЧОП +

GSM SMS собственнику +

Звонок собственнику +

Wi-Fi Online / Offline

LAN Online / Offline

Общие характеристики

Журнал событий 32 768 событий

Энергонезависимые часы +

Настройка через USB Type-C +

Настройка через Ethernet Локально и дистанционно

Дистанционная настройка через TCP-соединение +

Синхронизация времени Ritm Link или NTP

Постановка/снятие Клавиатура, GeoRITM, по расписанию, по ключу

Охрана при отсутствии связи с пультом +

Электропитание

Основное питание от сети 185…275 В (ВР-2,5-х)

Резервное питание 12 В (АКБ)

Вводы питания Основное и резервное

Контроль наличия основного питания +

Контроль разряда и неисправности резервной АКБ +

Токопотребление, мА, не более

Дежурный режим (резистивные шлейфы) 200

Передача данных по GSM («сухой контакт» Н3) 300

Дежурный режим («сухой контакт» Н3) 200

Среднее собственное токопотребление 150

Конструкция прибора

Датчик вскрытия корпуса +

Габариты без корпуса 100×100×25 мм

Масса без корпуса 100 г (нетто) / 140 г (брутто)

Габариты с корпусом 175×245×75 мм

Масса с корпусом (без АКБ) 605 г (нетто) / 615 г (брутто)

Диапазон рабочих температур −25…+55 °C

Схема прибора

Документация

Документы

Паспорт прибора 479,8 Кб Пожарный сертификат 1,2 Мб Реестр Минпромторга (ПП РФ 719 от 17.07.2015) Инструкция по монтажу Mega История изменений

Программы

Программа настройки прибора (Windows) 25,0 Мб Драйвер 15,8 Мб
